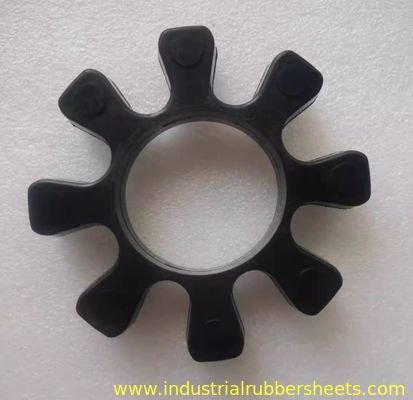

커스터마이징 가능한 고무 접착 스파이더 OD78mm x ID31mm x T18mm 크기로 높은 내구성 및 우수한 화학 저항성을 제공합니다
제품 상세 정보
| 재료 | 고무 | 색상 | 검은색 |
|---|---|---|---|
| 애플리케이션 | 금속 커플 링에 삽입하십시오 | 유형 | OMT R42-132 |
| 포장 | 판지에 | 표면 | 매끄러운 |
| 최대 토크 | 4 N.m | 오존 저항 | 좋은 |
| 인장강도 | 20mpa | 자외선 저항 | 좋은 |
| 표준 또는 비표준 | 기준 | 내구성 | 높은 |
| 경도 | 70-80 쇼어 a | 내마모성 | 높은 |
| 모양 | 연결 | 내화학성 | 훌륭한 |
| 내유성 | 좋은 | ||
| 강조하다 | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
제품 설명
커버링 스파이더를 위한 커스터마이징 가능한 고무 결합 R82 OD78mm x ID31mm x T18mm 검은 색

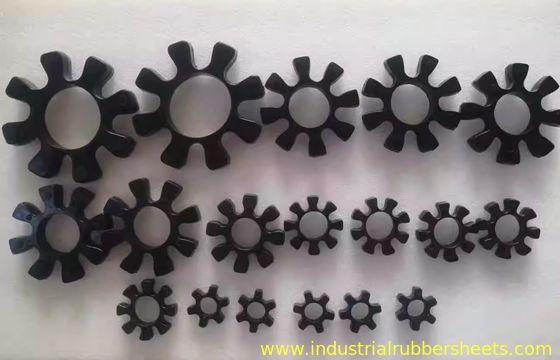

OMT 고무 결합 스파이더, 고무 스파이더, 결합 스파이더 검은 색 고무 재료. 여러 가지 크기로 제공됩니다:
- R42, OD42mm x ID19mm x T14mm
- R62, OD59mm x ID29mm x T16mm
- R82, OD78mm x ID31mm x T18mm
- R103, OD99mm x ID42mm x T21mm
- R132, OD132mm x ID64mm x T26mm
OTM 팔각형 결합 (Jaw Coupling / Plum Blossom Coupling)
구조적 특징: 두 개의 금속 반 결합으로 구성되어 있으며 마주나고 있는 엽 (일반적으로 8개의 엽, 팔각형 모양을 형성) 과 중앙 고무 엘라스토머 (플럼 꽃 패드) 가 있습니다.
작동 원리: 토크는 구마 플룸 꽃 패드를 통해 구마의 탄력성을 사용하여 구마 엽 사이의 구마 꽃 패드를 통해 전송됩니다.
- 충격과 진동을 흡수합니다.
- 오조화 보상: 소규모 축적, 방사선 및 각적 오프셋을 수용합니다
- 전기 단열을 제공
응용 분야: 펌프, 팬, 압축기, 모터, 기어박스 등의 드라이브 시스템에서 널리 사용됩니다.
핵심 부품: 고무 쿠션 블록 / 탄력 요소 / 플룸 블라섬 패드
함수: 커버 덤핑 요소, 커플링 성능에 직접적인 영향을 미칩니다.
이름: 일반적으로 플룸 블로섬 패드 (그 모양으로 인해), 쿠션 블록, 탄력적 인 요소 또는 쿠션 링으로 불립니다.
재료: 일반적으로 폴리유레탄 (PU) 또는 니트릴 고무 (NBR):
- 폴리우레탄 (PU): 마모, 찢기 저항성, 높은 부하 용량 (가장 흔한)
- 니트릴 고무 (NBR): 기름에 뛰어난 저항성 (유성 환경에 적합)
모델 식별: R42, R62, R82, R103, R132, 등은 플룸 블라스머 패드의 사양 모델입니다. 번호는 일반적으로 결합 크기 또는 구멍 지름 범위를 나타냅니다. (단위:mm).
일반 플룸 블로섬 패드 모델 및 사양
아래는 일반적인 모델에 대한 전형적인 사양입니다. (참고: 표준은 제조업체에 따라 약간 다를 수 있습니다. 항상 물리적 측정이나 제조업체의 선택 차트를 확인하십시오!):
| 패드 모델 | 전형적인 구멍 직경. 범위 (mm) | 적절한 결합 크기/토크 범위 |
|---|---|---|
| R42 | ≈ 20 - 30 | 작은 접착제, 낮은 토크 |
| R62 | ≈ 25 - 40 | 작은-중형 접착장 |
| R82 | ≈ 40 - 60 | 중형 접착장 |
| R103 | ≈ 50 - 75 | 중~대용 부착장 |
| R132 | ≈ 70 - 100+ | 큰 접착제, 높은 토크 |
구매 및 교체 에 관한 핵심 사항
- 오리지널 모델 확인:오래된 패드를 제거하고 스탬프 된 모델 (예를 들어, R42) 을 확인합니다. 주요 차원을 측정하십시오. 외부 지름 (OD), 내부 지름 (ID), 두께 (H), 엽 수 (일반적으로 6 또는 8).
- 매치 커플링 사양:패드 모델은 접착체 모델과 일치해야합니다.
- 운영 조건에 대해 생각해 보세요:패드가 부하를 감당할 수 있는지 확인합니다. 기름진 조건에 NBR를 선택하십시오. 일반 사용에 착용 저항성 PU를 선택하십시오. 고무의 온도 내성을 확인하십시오.
- 브랜드와 품질:OEM 부품은 최고의 호환성을 제공합니다. 평판 좋은 브랜드 (예를 들어, R + W, KTR, Lovejoy, OTM) 는 더 높은 신뢰성을 제공합니다.
대체 단계 (간단화)
- 장비를 끄고 전원을 분리 (안전 우선)
- 접착 보호기 제거
- 융합 볼트 풀
- 오래된 패드를 제거하고 짝짓기 표면을 청소
- 한 반 결합의 엽에 새로운 플룸 꽃 패드를 삽입
- 다른 반 결합을 정렬하고 부드럽게 함께 밀어
- 정해진 토크에 맞게 나선형으로 볼트를 단단히
- 보호기 다시 설치
요약
OTM 팔각형 접착기는 완충을 위해 플룸 블라스머 패드 (예를 들어, R42/R62/R82/R103/R132) 를 사용합니다. 운영 필요를 고려하여 교체 중 모델과 크기에 정확하게 일치합니다.공식 채널을 통해 소스 패드 또는 조달에 대한 매개 변수와 함께 OTM 공급자와 연락.
정확한 패드 사양 확인을 위해 오래된 부품 또는 장비 모델의 크기를 제공하십시오!
