커버링 스파이더를 위한 커스터마이징 가능한 고무 결합기 R82 OD78mm x ID31mm x T18mm 검은 색
제품 상세 정보
| 재료 | 고무 | 색상 | 검은색 |
|---|---|---|---|
| 애플리케이션 | 금속 커플 링에 삽입하십시오 | 유형 | OMT R42-132 |
| 포장 | 판지에 | 표면 | 매끄러운 |
| 최대 토크 | 4 N.m | 오존 저항 | 좋은 |
| 인장강도 | 20mpa | 자외선 저항 | 좋은 |
| 표준 또는 비표준 | 기준 | 내구성 | 높은 |
| 경도 | 70-80 쇼어 a | 마모 저항 | 높은 |
| 모양 | 연결 | 내화학성 | 훌륭한 |
| 내유성 | 좋은 | ||
| 강조하다 | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
제품 설명

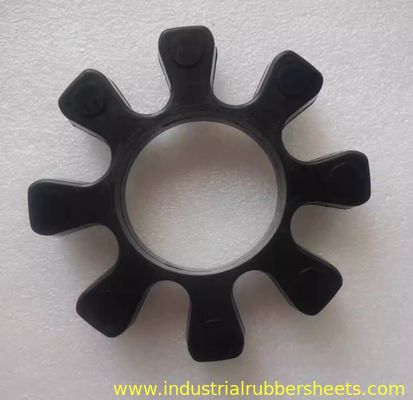

커플링 스파이더용 맞춤형 고무 커플링
R82 OD78mm × ID31mm × T18mm 블랙 컬러
고무 스파이더 또는 커플링 스파이더라고도 알려진 OMT 고무 커플링 스파이더는 검정색 고무 소재로 제공됩니다.

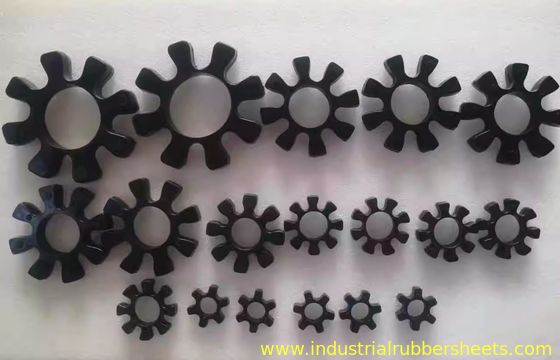

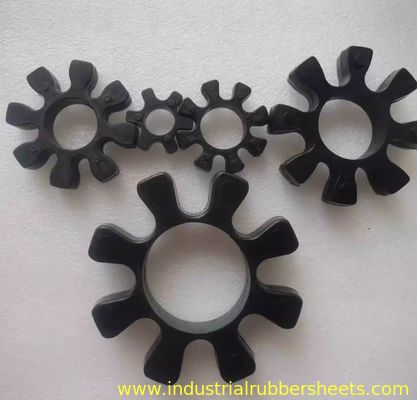

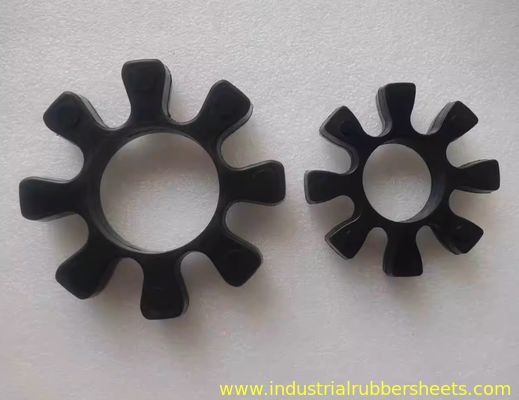

사용 가능한 크기:
- R42, OD42mm × ID19mm × T14mm
- R62, OD59mm × ID29mm × T16mm
- R82, OD78mm × ID31mm × T18mm
- R103, OD99mm × ID42mm × T21mm
- R132, 외경132mm × ID64mm × T26mm
OTM 팔각형 커플링 (조 커플링 / 매화 커플링)
구조적 특징
볼록한 돌출부(일반적으로 8개의 돌출부, 팔각형 모양 형성)와 중앙 고무 엘라스토머(자두꽃 패드)가 있는 두 개의 금속 하프 커플링으로 구성됩니다.
작동 원리
토크는 로브 사이의 고무 매화 패드를 통해 전달되어 고무의 탄력성을 활용하여 다음을 수행합니다.
- 충격과 진동을 흡수
- 오정렬 보정: 작은 축, 반경 및 각도 오프셋을 수용합니다.
- 전기 절연 제공
응용
펌프, 팬, 압축기, 모터, 기어박스 및 기타 산업용 장비의 구동 시스템에 널리 사용됩니다.
핵심부품 : 고무쿠션블록 / 탄성요소
기능
커플링 성능에 직접적인 영향을 미치는 코어 댐핑 요소입니다. 매화 패드(모양 때문에), 쿠션 블록, 탄성 요소 또는 쿠션 링으로도 알려져 있습니다.
재료 옵션
- 폴리우레탄(PU):내마모성, 찢어짐 방지, 고하중(가장 일반적)
- 니트릴 고무(NBR):우수한 내유성(기름이 많은 환경에 적합)
모델 식별
사양 모델(예: R42, R62, R82, R103, R132)은 일반적으로 해당 제품이 설계된 커플링 크기 또는 보어 직경 범위(단위: mm)를 나타냅니다.
일반적인 매화 패드 모델 및 사양
참고: 표준은 제조업체마다 약간 다를 수 있습니다. 항상 실제 측정이나 제조업체의 선택 차트를 통해 확인하십시오!
| 패드 모델 | 일반적인 보어 직경 범위(mm) | 적합한 커플링 크기/토크 범위 |
|---|---|---|
| R42 | ≒ 20 - 30 | 소형 커플링, 낮은 토크 |
| R62 | ≒ 25 - 40 | 중소형 커플링 |
| R82 | ≒ 40 - 60 | 중간 커플링 |
| R103 | ≒ 50 - 75 | 중대형 커플링 |
| R132 | ≒ 70 - 100+ | 대형 커플링, 높은 토크 |
구매 및 교체 핵심사항

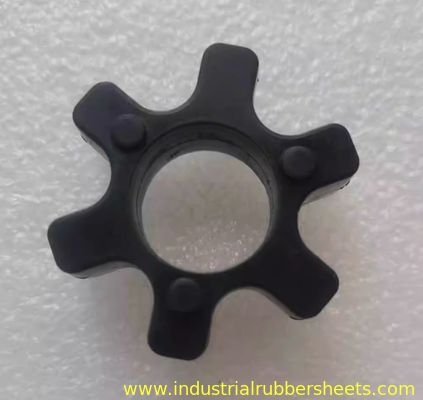

- 원래 모델 식별:기존 패드를 제거하고 스탬프가 찍힌 모델(예: R42)을 확인하세요. 주요 치수 측정: 외경(OD), 내경(ID), 두께(H), 로브 수(보통 6 또는 8).
- 매치 커플링 사양:패드 모델은 커플링 본체 모델과 일치해야 합니다.
- 작동 조건을 고려하십시오:패드가 토크 및 속도 요구 사항을 처리할 수 있는지 확인하십시오. 기름진 환경에서는 NBR을 선택하십시오. 일반용 내마모성 PU입니다. 고무의 온도 내성을 확인하십시오.
- 브랜드 및 품질:OEM 부품은 최고의 호환성을 제공합니다. 평판이 좋은 브랜드(예: R+W, KTR, Lovejoy, OTM)는 더 높은 신뢰성을 제공합니다.
교체 단계(단순화)
- 장비를 끄고 전원을 차단하십시오(안전 우선).
- 커플링 가드를 제거합니다.
- 커플링 볼트를 푼다.
- 오래된 패드를 제거하고 결합 표면을 청소하십시오.
- 새 매화 패드를 한쪽 하프 커플링 돌출부에 삽입합니다.
- 다른 하프 커플링을 정렬하고 부드럽게 함께 밀어 넣습니다.
- 볼트를 규정된 토크로 대각선으로 조이십시오.
- 가드를 다시 설치하십시오.
요약
OTM 팔각형 커플링은 매화 패드(예: R42/R62/R82/R103/R132)를 사용하여 쿠셔닝을 제공합니다. 작동상의 필요를 고려하여 교체하는 동안 모델과 치수를 정확하게 일치시키십시오. 공식 채널을 통해 소스 패드를 구매하거나 OTM 공급업체에 조달 매개변수를 문의하세요.
정확한 패드 사양 확인을 위해 기존 부품의 치수나 장비 모델을 알려주세요!
