3J - 11J 장치 고무 연결, 나사 공기 압축기를 위한 폴리우레탄 연결
무료 샘플과 쿠폰을 받으려면 연락하세요.
WhatsApp:0086 18588475571
웨이 채팅: 0086 18588475571
SKYPE: sales10@aixton.com
걱정이 있으시면 24시간 온라인 서비스를 제공합니다.
x제품 상세 정보
| 소재 | NBR, CSM / SBR, 폴리우레탄 | 색상 | 검고 빨갛습니다 |
|---|---|---|---|
| 팽창 강도 | 12-55Mpa | 단단함 | 80-98shore a |
| 길쭉함 | 350% | 밀도 | 1.25g/cm3 |
| 크기 | 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J | ||
| 강조하다 | pu 연결,고무 연결 |
||
제품 설명

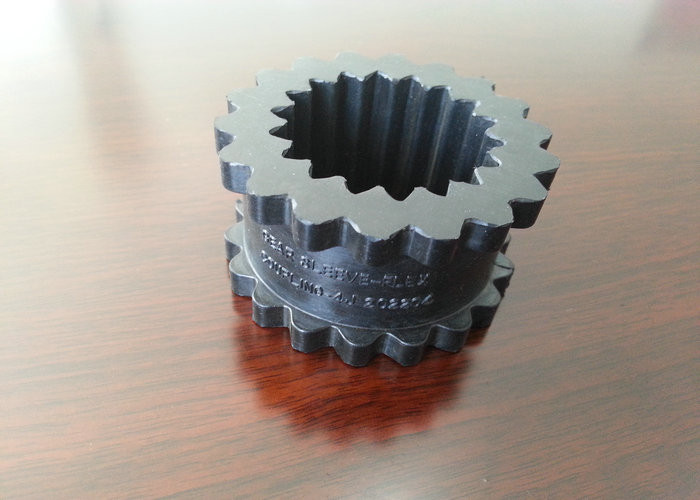

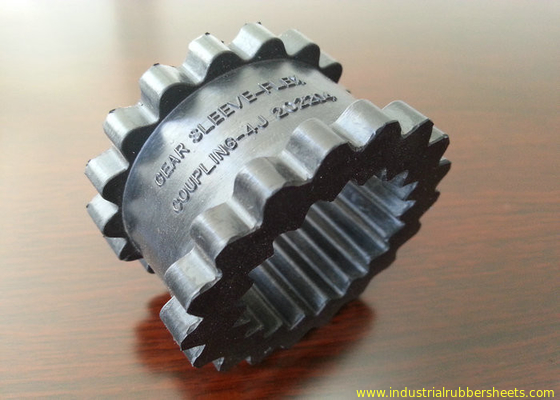

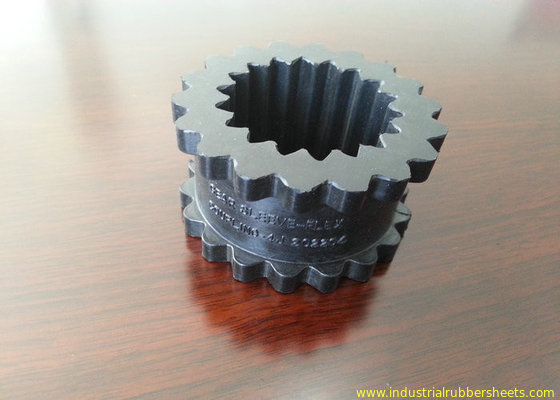

3J - 14J 기어 고무 커플링, 스크류 공기 압축기용 폴리우레탄 커플링
| 품목 | 14J | 13J | 11J | 10J | 9J | 8J | 7J | 6J | 5J | 4J | 3J | ||||||
| OD(mm) | 333 | 284 | 208 | 179.4 | 152 | 128.6 | 110.4 | 95.3 | 74.6 | 58.7 | 48 |
|
|||||
| ID(mm) | 193 | 165 | 122.3 | 102 | 87 | 75 | 64.5 | 54.6 | 44 | 34 | 26.5 | ||||||
| 두께(mm) | 165 | 138 | 101.6 | 87.3 | 76.2 | 63.5 | 55.6 | 47.6 | 39.7 | 31.8 | 25.5 | ||||||
| 기어 수량(개) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 20 | 20 | 18 | 18 | ||||||
| 무게(g) | 7550 | 6000 | 1750 | 1210 | 700 | 407 | 262 | 171 | 81 | 40 | 20 |

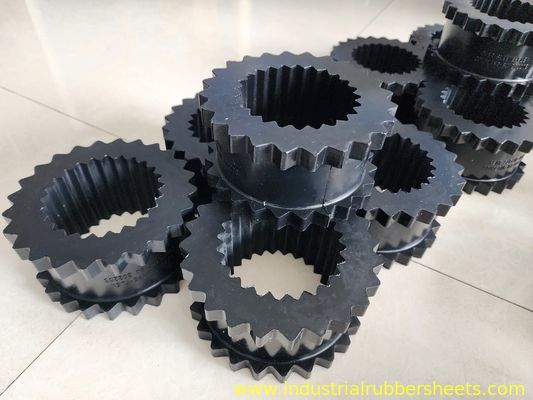

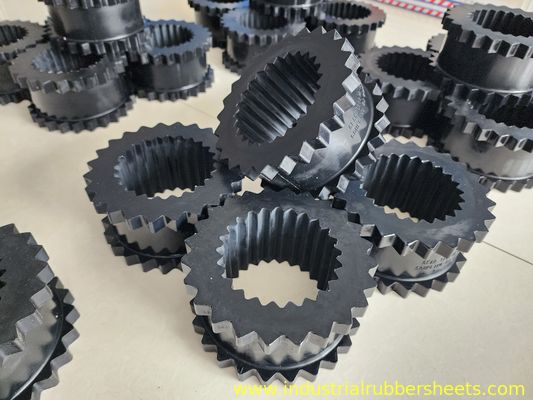

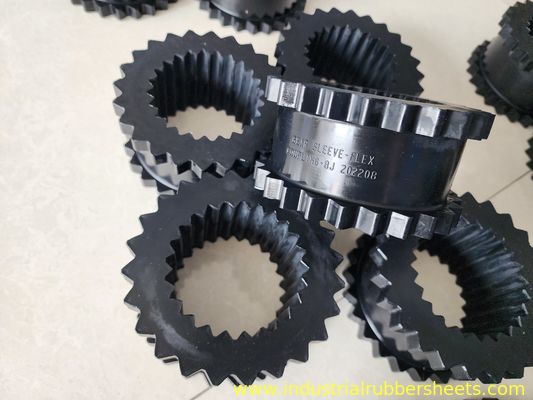

스크류 공기 압축기용 유연한 고무 기어 커플링
특징:
1. 공기 압축기용 커플링
2. 다양한 생산 라인
3. 합리적인 가격의 최고 품질
4. 맞춤형 패키지
5. OEM 제공, A&V 검사
클로 타입 표면 대 표면 디자인은 보호, 진동 및 충격의 기능을 가지고 있어 효과적인 감쇠를 생성하고 작동 과정을 줄일 수 있습니다. 클로 타입 톱니 두 슬리브는 원주 방향으로 오프셋되어 있으며, 잉벌류트의 오각형 탄성체 갭에 있습니다. 설치 시 작은 편차가 있을 때 탄성체는 응력 집중을 방지합니다. 축, 반경 및 각 변위를 효과적으로 보상할 수 있습니다. 컬럼 핀 커플링 탄성체 구식 유형은 부피가 크고 전단 효과가 있어 손상되기 쉽지만, 탄성체 신형 클로 타입 커플링은 압출 압력 하에서만 작동하므로 더 큰 하중을 견딜 수 있고 내마모성이 뛰어나며 수명이 깁니다. 또한 수평 설치와 수직 설치가 모두 가능합니다.
CJ 시리즈 커플링 제품의 특징:
1. 단순한 구조, 안정적인 성능, 안정적인 작동의 장점이 있습니다.
2. 3가지 구성 요소 구조, 쉬운 설치 및 유지 보수.
3. 허브 및 탄성체, 다양한 환경에서 안정적으로 작동할 수 있도록 다양한 재료를 선택할 수 있습니다.
4. 표면 매칭 클로 타입 샤프트 허브와 잉벌류트 아크 탄성을 사용하여 응력 집중을 피하고 더 높은 토크를 효과적으로 전달하며 내마모성이 뛰어나고 수명이 깁니다.
5. 작은 돌출 패드 탄성체는 커플링 설치 시 금속 샤프트 허브 접촉을 격리하여 효과적인 절연을 제공하며 윤활이 필요하지 않습니다. 편차 보정 커플링은 마감 시 탄성력을 통해 변형이 발생합니다.
고품질 폴리에스터 또는 몰드 CSM/SBR로 제작되었습니다. 고인장 강도, 고내마모성, 고탄성 복원력, 내수성, 내유성 및 우수한 피로 복원력, 고충격 저항 등 매우 우수한 성능을 가진 모든 종류의 금속 샤프트 커플링을 위해 설계 및 특별 제작되었습니다. 당사는 완전한 금형 세트를 보유하고 있으며 고품질 및 우수한 경험을 갖춘 전체 범위의 기어 J 시리즈 커플링을 공급합니다. 모든 종류의 산업용 금속 샤프트 커플링에 적용됩니다.
사양:
재질: 폴리에스터, CSM/SBR
색상: 노란색, 빨간색, 보라색, 녹색, 검정색 등
표면: 매끄러움
인장 강도: 12-55Mpa
경도: 80-98Shore A
신장률: 400%-650%
밀도: 1.25g/cm3
탄성 충격: >25%
인열 강도: 35-155KN/m
아크론 마모 손실:<0.05cm3/1.61km
압축 영구 변형(22h*70oC):<10%
작동 온도: 120oC
폴리우레탄 커플링의 표준 크기:
기어 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
구매자의 도면에 따라 특수 크기 몰딩 제작
***문의 시 제품 번호와 수량을 확인하십시오***
