커버링 스파이더를 위한 커스터마이징 가능한 고무 결합기 R82 OD78mm x ID31mm x T18mm 검은 색

원래 장소 중국
브랜드 이름 3A Rubber
인증 ISO9001
모델 번호 3A2006
최소 주문 수량 10개 부분
가격 USD10.00
포장 세부 사항 가방과 상자에 포장
배달 시간 구매자의 지불금을 받은 후 7-15일
지불 조건 L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력 100000kgs/month

무료 샘플과 쿠폰을 받으려면 연락하세요.

WhatsApp:0086 18588475571

웨이 채팅: 0086 18588475571

SKYPE: sales10@aixton.com

걱정이 있으시면 24시간 온라인 서비스를 제공합니다.

x
제품 상세 정보
소재 고무 색상 블랙
적용 금속 커플 링에 삽입하십시오 종류 OMT R42-132
포장 통에서 표면 부드럽다
최대 토크 4 N.m 내오존 특성 좋아
팽창 강도 20MPa UV 저항 좋아
표준 또는 비정상 기준 내구성 높은
단단함 70-80 버팀목 A 경직 저항성 높은
형태 결합 화학물질 저항성 훌륭해요
기름 저항성 좋아
메시지를 남겨주세요
제품 설명

R82 OD78mm x ID31mm x T18mm 블랙 색상 커플링 스파이더용 맞춤형 고무 커플링



OMT 고무 커플링 스파이더, 고무 스파이더, 커플링 스파이더



검정색 고무 재질



R42, OD42mm x ID19mm x T14mm



R62, OD59mm x ID29mm x T16mm



R82, OD78mm x ID31mm x T18mm



R103, OD99mm x ID42mm x T21mm



R132, OD132mm x ID64mm x T26mm





1. OTM 팔각 커플링 (턱 커플링 / 플럼 블라썸 커플링)

  • 구조적 특징:볼록한 로브(일반적으로 8개의 로브, 팔각형 모양)와 중앙의 고무 탄성체(플럼 블라썸 패드)로 구성됩니다.입니다.

  • 작동 원리:토크는 로브 사이의 고무 플럼 블라썸 패드를 통해 전달되며, 고무의 탄성을 활용하여:

    • 충격 및 진동 흡수.

    • 정렬 불량 보상:사소한 축 방향, 반경 방향 및 각도 오프셋을 수용합니다.

    • 전기 절연 제공.

  • 응용 분야:펌프, 팬, 압축기, 모터, 기어박스 등의 구동 시스템에 널리 사용됩니다.


2. 핵심 구성 요소: 고무 쿠션 블록 / 탄성 요소 / 플럼 블라썸 패드

  • 기능:커플링 성능에 직접적인 영향을 미치는 핵심 댐핑 요소.

  • 이름:일반적으로 플럼 블라썸 패드(모양 때문에), 쿠션 블록, 탄성 요소, 또는 쿠션 링입니다.

  • 재질:일반적으로 폴리우레탄(PU) 또는 니트릴 고무(NBR):

    • 폴리우레탄(PU): 내마모성, 인열 저항성, 높은 하중 용량(가장 일반적).

    • 니트릴 고무(NBR): 우수한 내유성(유성 환경에 적합).

  • 모델 식별:

    • R42, R62, R82, R103, R132 등은 플럼 블라썸 패드의 사양 모델입니다.

    • 숫자는 일반적으로 커플링 크기 또는 보어 직경 범위를 나타냅니다.(단위: mm) 설계되었습니다.


3. 일반적인 플럼 블라썸 패드 모델 및 사양 참조

다음은 일반적인 모델의 일반적인 사양입니다(참고: 표준은 제조업체에 따라 약간 다를 수 있습니다. 실제 측정 또는 제조업체의 선택 차트를 항상 확인하십시오!):

패드 모델 일반적인 보어 직경 범위(mm) 적합한 커플링 크기/토크 범위
R42 ≈ 20 - 30 소형 커플링, 낮은 토크
R62 ≈ 25 - 40 소형-중형 커플링
R82 ≈ 40 - 60 중형 커플링
R103 ≈ 50 - 75 중형-대형 커플링
R132 ≈ 70 - 100+ 대형 커플링, 높은 토크

4. 구매 및 교체를 위한 주요 사항

  1. 원래 모델 식별:

    • 오래된 패드를 제거하고 스탬프된 모델(예: R42)을 확인합니다.

    • 주요 치수 측정: 외경(OD), 내경(ID), 두께(H), 로브 수(일반적으로 6 또는 8개).

  2. 커플링 사양 일치:

    • 패드 모델은 커플링 본체 모델과 일치해야 합니다.

  3. 작동 조건 고려:

    • 토크 및 속도: 패드가 부하를 처리할 수 있는지 확인합니다.

    • 환경: 유성 조건에는 NBR을 선택하고, 일반적인 사용에는 내마모성 PU를 선택합니다.

    • 온도: 고무의 온도 허용 오차를 확인합니다.

  4. 브랜드 및 품질:

    • OEM 부품이 최상의 호환성을 제공합니다. 평판이 좋은 브랜드(예: R+W, KTR, Lovejoy, OTM)는 더 높은 신뢰성을 제공합니다.


5. 교체 단계(간소화)

  1. 장비를 끄고 전원을 차단합니다(안전 제일).

  2. 커플링 가드를 제거합니다.

  3. 커플링 볼트를 풉니다.

  4. 오래된 패드를 제거하고 접촉면을 청소합니다.

  5. 새로운 플럼 블라썸 패드를 한쪽 반쪽 커플링의 로브에 삽입합니다.

  6. 다른 반쪽 커플링을 정렬하고 부드럽게 밀어 넣습니다.

  7. 볼트를 대각선으로 지정된 토크로 조입니다.

  8. 가드를 다시 설치합니다.


요약

  • OTM 팔각 커플링은 완충을 위해 플럼 블라썸 패드(예: R42/R62/R82/R103/R132)에 의존합니다.

  • 교체 시 모델 및 치수를 정확하게 일치시키고작업 요구 사항을 고려합니다.

  • 공식 채널을 통해 패드를 소싱하거나 조달을 위해 매개변수를 사용하여 OTM 공급업체에 문의하십시오.

정확한 패드 사양 확인을 위해 기존 부품의 치수 또는 장비 모델을 제공하십시오!

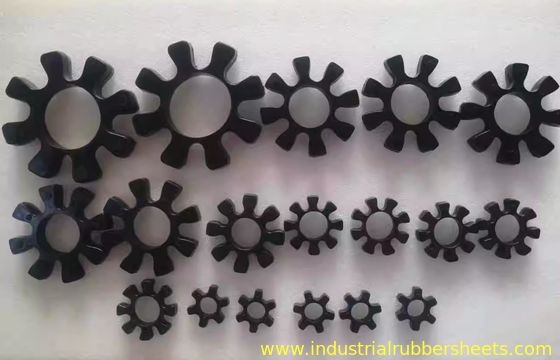

커버링 스파이더를 위한 커스터마이징 가능한 고무 결합기 R82 OD78mm x ID31mm x T18mm 검은 색 0

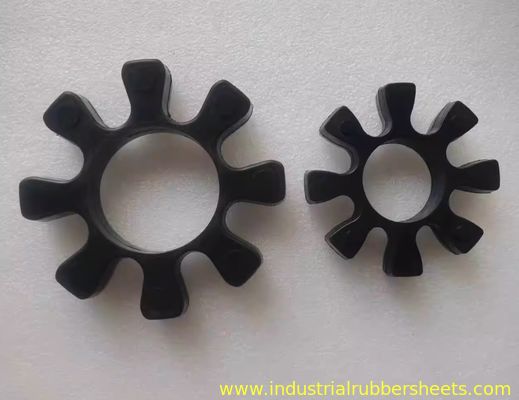

커버링 스파이더를 위한 커스터마이징 가능한 고무 결합기 R82 OD78mm x ID31mm x T18mm 검은 색 1

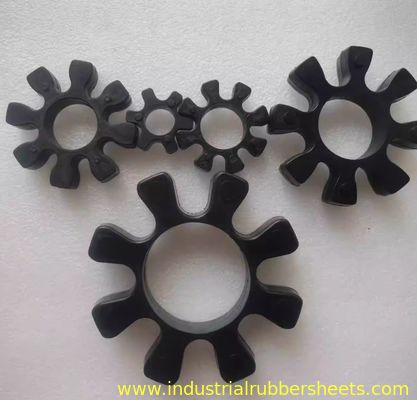

커버링 스파이더를 위한 커스터마이징 가능한 고무 결합기 R82 OD78mm x ID31mm x T18mm 검은 색 2

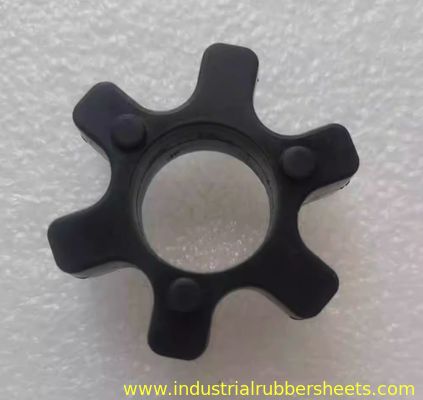

커버링 스파이더를 위한 커스터마이징 가능한 고무 결합기 R82 OD78mm x ID31mm x T18mm 검은 색 3

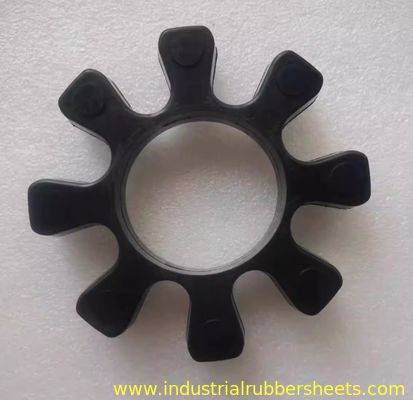

커버링 스파이더를 위한 커스터마이징 가능한 고무 결합기 R82 OD78mm x ID31mm x T18mm 검은 색 4
